液體攪拌器——泥漿攪拌器

泥漿攪拌器屬于鉆井液罐式固控設備中的一種，其主要用于鉆井液的攪拌混合，防止鉆井液固相顆粒在其罐式循環系統中沉積，使循環鉆井液性能穩定，混合均勻。泥漿攪拌器的傳動結構主要由電機、減速裝置、聯軸器及攪拌軸組成。

在固控設備中最常用的泥漿攪拌器的形式主要分為兩種，一種是齒輪傳動結構的泥漿攪拌器，另一種是蝸輪蝸桿傳動結構泥漿攪拌器。一下對著兩種攪拌器做簡單介紹。

一、齒輪傳動結構的泥漿攪拌器：

齒輪傳動泥漿攪拌器的優點是傳動效率高，缺點是體積大，維修不方便。齒輪傳動也分為直接傳動和皮帶傳動。傘齒輪傳動結構的攪拌器，其優點是結構簡單，缺點是由于傳動比的限制，要得到低轉速的泥漿攪拌器，必須通過皮帶輪再做一次較大的減速，不但效率低，而且體積較大。傘齒輪傳動結構的攪拌器在泥漿攪拌器中已不多見。擺線傳動裝置攪拌器在化工行業應用廣泛，但泥漿攪拌器目前很少采用擺線傳動裝置，因?yàn)閿[線傳動裝置可靠性差，而且整個裝置太高，容易在搬家過程中碰壞。皮帶傳動裝置結構簡單、傳動平穩、造價低廉，當過載時發生打滑，起到保護電機的作用。減速器采用單級蝸桿減速器，結構尺寸小、重量輕、傳動平穩、噪音小、傳動功率大。

二、蝸輪蝸桿傳動結構泥漿攪拌器：

目前泥漿攪拌器采用最多的是蝸輪蝸桿傳動。蝸輪蝸桿直接傳動，蝸輪蝸桿傳動結構簡單，變速比大，可靠性高，在泥漿攪拌器中應用最為普遍。美國進口的泥漿攪拌器幾乎全是蝸輪蝸桿直接傳動。蝸輪蝸桿皮帶傳動結構，雖然其體積較大，但具有軟傳動的特性，對保護電機過載很有好處，因此國內越來越多的用戶都予以選用。根據相關資料及現場長期使用的經驗來看，泥漿攪拌器的傳動結構設計采用國內普遍采用的蝸輪蝸桿皮帶傳動結，。電機水平放置，安裝、調整、更換方便。

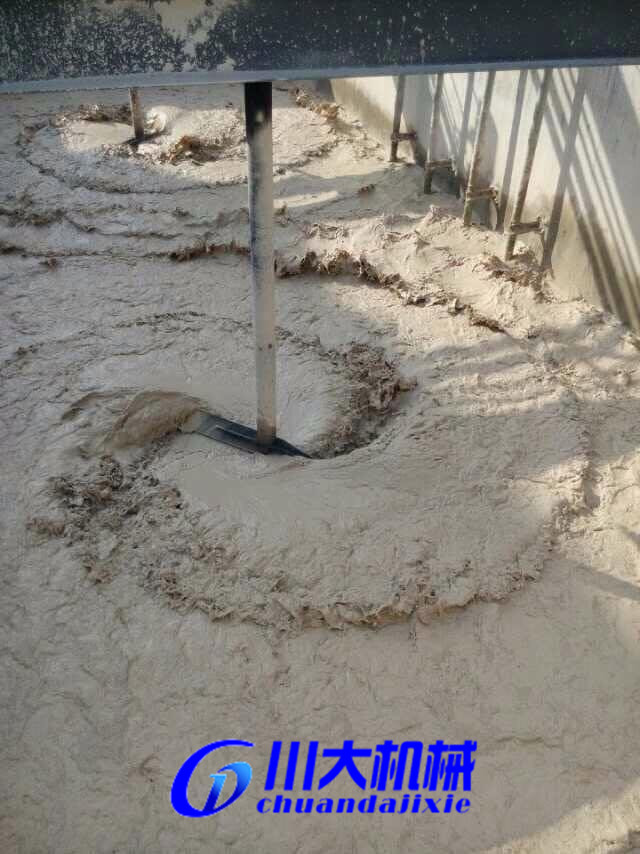

泥漿攪拌器
