組合式攪拌器的應用

在一個攪拌容器內設置不同構形、不同轉速的多層攪拌器以達到全罐攪拌與混合的目的。組合式攪拌器可減少混合時間，大量節省能耗，提高產品質量。例如用于化妝品、牙膏等生產的攪拌設備，其介質為高粘物料，含有大量固體粉末，混合要求較高，常在一個容器內設有齒片式、錨式和螺桿式三個不同轉速攪拌軸。

在攪拌軸上安裝多層攪拌器可以+改變攪拌器傳動方式，從而實現高效節能。一種是回轉兼上下往復運動的攪拌器；另一種是雙軸異槳復動式攪拌設備傳統攪拌設備中，攪拌器的旋轉是固定在一根軸上，只能是一種轉速。研究開發的雙軸異槳復動式攪拌設備，由低速的大循環量攪拌器和高速高剪切的齒盤式攪拌器組成，雙攪拌器繞各自的軸相反方向旋轉的同時，由液壓活塞帶動下作上下往復運動，該攪拌設備處理的物料粘度可達50Pa·S，含固量達70%，混合效果好節省能耗20%以上，已應用在涂料、壁紙、油墨、橡膠等行業。

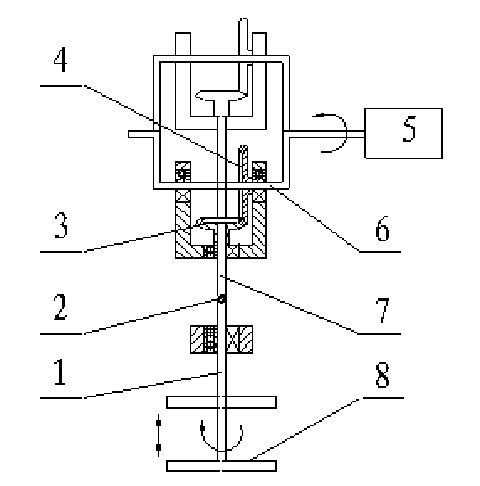

多層攪拌器

1—攪拌軸?? 2—萬向節?? 3—小傘齒輪?? 4—大傘齒輪?? 5—電機?? 6—曲軸?? 7—連桿? 8—攪拌器

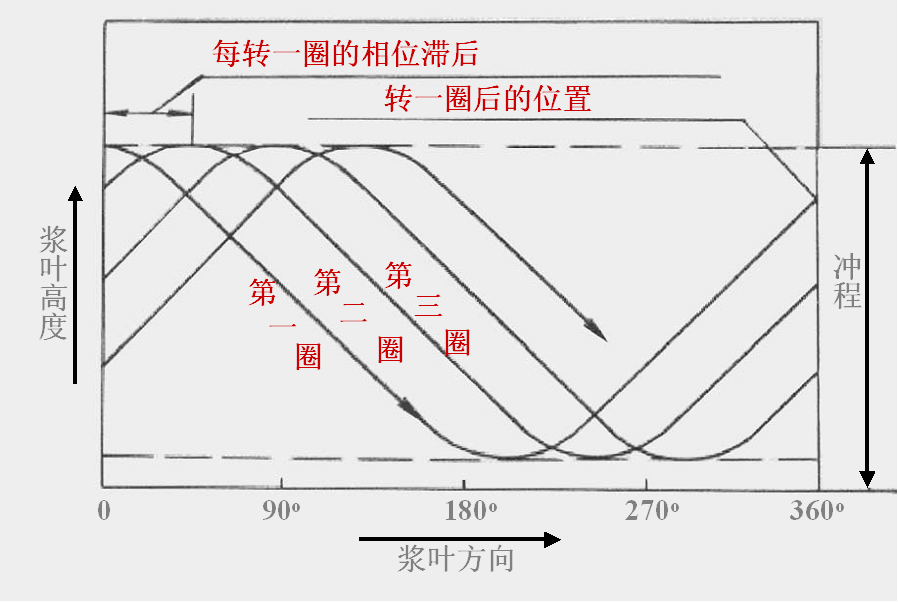

攪拌槳葉端部的運動
